Integreret portalbjælkestruktur, høj stivhed og høj præcision fastholdelse. Tværbjælkens lineære styreskinne har et trinformet design, som effektivt forbedrer maskinhovedets overordnede stivhed. Alle bevægelige akser anvender kuglestyreskinner med høj stivhed.
Motoren med højt drejningsmoment er direkte integreret med spindlen, hvilket minimerer effekttab. Derfor er behandlingseffektiviteten meget enestående. Kølemetoden direkte indsprøjtning af kølemiddel til lejer minimerer termisk deformation ved samtidig afkøling af motor og leje, hvilket sikrer behandlingskvalitet.
Gennemgå specifikationerne for vores HNN-serie nedenfor, og kontakt os derefter for at få hjælp til at finde den rigtige mekaniske presse til din applikation.
Tekniske data

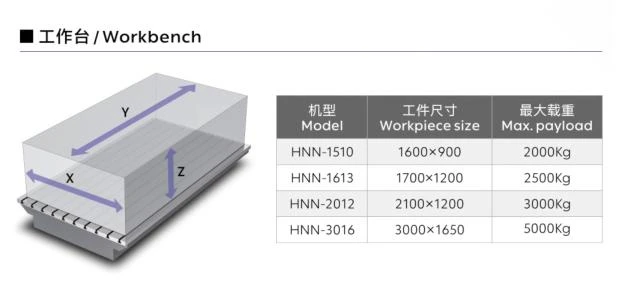

| PUNKT | ENHED | HNN-1510 | HNN-1613 | HNN-2012 | HNN-3016 | |
| Kontrollere | Controller | GOANWIN/MITSUBISHI/FANUC | ||||
| Spindelmotoreffekt | kw | 11 | 11 | 11 | 15 | |
| Tre-akset motorkraft | kw | 3.0/3.0/3.0 | 4.5/4.5/4.5 | 4.5/4.5/4.5 | 5.5/5.5/5.5 | |
| Slagtilfælde | X-akse vandring | mm | 1500 | 1600 | 2000 | 3000 |
| Y-akse vandring | mm | 1000 | 1300 | 1200 | 1650 | |
| Z-akse vandring | mm | 500 | 600 | 500 | 700 | |
| Afstand fra spindelcenter til arbejdsbord | mm | 200-700 | 200-800 | 200-800 | 150-850 | |
| Gantry bredde | mm | 1050 | 1400 | 1520 | 2520 | |
| Tre-akset spor | Bane design | Tre akset rulle | ||||
| Sporbredde | mm | 45/45/45 | 45/45/45 | 45/55/55 | 45/45/45 | |
| Skrue diameter | X 50/YZ 40 | 50/50/50 | 50/50/50 | 63/50/50 | ||
| Skruehøjde | 10/10/10 | 10/10/10 | 10/10/10 | 12/10/10 | ||
| Spindel | Spindelstil (standardkonfiguration) | BT40/BT50 | BT40/BT50 | BT40/BT50 | BT40/BT50 | |
| Spindelstil (valgfrit) | BBT40 HSK-A63 | |||||
| Spindel diameter | Ø150 | Ø150 | Ø150 | Ø155 | ||
| Hovedaksel transmissionstilstand (standardkonfiguration) | Direkte type | |||||
| Hovedaksel transmissionstilstand (valgfri) | Remtræk | |||||
| Spindelhastighed (standardkonfiguration) | rpm | 8000 | 8000 | 8000 | 8000 | |
| Spindelhastighed (valgfrit) | rpm | 12000/18000 | 12000/18000 | 12000/18000 | 12000/18000 | |
| Spindelmotoreffekt | N/m | 52 | 52 | 52 | 52 | |
| Foder | X/Y/Z-akse hurtig fremføring | m/min | 15/15/15 | 15/15/15 | 15/15/15 | 15/15/15 |
| Min. indstillingsenhed for XYZ-aksen | 0.001 | 0.001 | 0.001 | 0.001 | ||
| Foderhastighed | m/min | 10 | 10 | 10 | 10 | |
| Arbejdsbord | Arbejdsbord størrelse | mm | 1600x900 | 1700x1200 | 2100x1000 | 3100x1400 |
| T-formet rille (bredde*antal) | mm | 5-18x165 | 5-18x140 | 5-18x140 | 7-22x180 | |
| Maks. belastning | kg | 2000 | 2500 | 3000 | 4000 | |
| Nøjagtighed | Positioneringsnøjagtighed (JIS 6338) | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| Gentagen nøjagtighed (JIS 6338) | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 | |
| Automatisk værktøjsskiftesystem | Værktøjsmagasinkapacitet | Disk 24T | Disk 24T | Disk 24T | Disk 24T | |
| Værktøjshåndtagstype | BT40/BT50 | BT40/BT50 | BT40/BT50 | BT40/BT50 | ||
| Værktøjsskifttid (TT) | sek | 2 | 2 | 2 | 2 | |
| Max.værktøjsdiameter/tilstødende værktøjsdiameter | Ø75/Ø150 | Ø75/Ø150 | Ø75/Ø150 | Ø75/Ø150 | ||
| Maks. værktøjets længde | mm | 350 | 350 | 350 | 350 | |
| Maks. værktøjsvægt | kg | 20 | 20 | 20 | 20 | |
| Andre | Nettovægt (ca.) | kg | 10000 | 13000 | 12000 | 20000 |
| Skærende kølevæskekapacitet | L | 400 | 400 | 400 | 400 | |
| Smøreolietankens kapacitet | L | 3 | 3 | 3 | 3 | |
| Strømforsyning | KVA | 35 | 35 | 35 | 35 | |
| Trykbehov af lufttryksenhed | Par | 6 | 6 | 6 | 6 | |
| Udvendige mål (LxBxH) | mm | 6200x3900x3000 | 7250x4200x3200 | 7450x4200x3200 | 10000x4900x3200 | |
