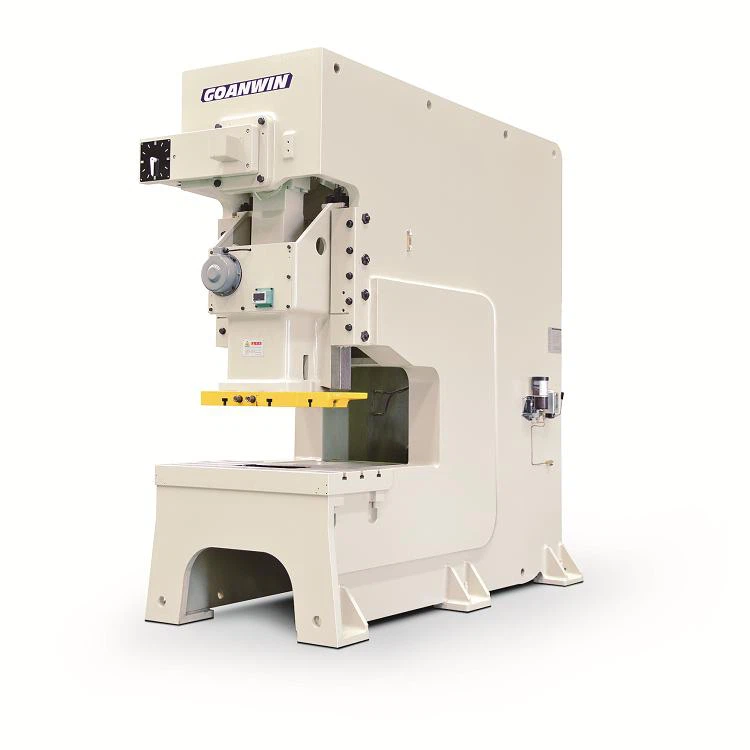

Denne C-ramme dybhalspresse er specielt designet til stempling af metalplader med stor bredde, normalt til perforerede produkter. Vi tilpasser denne presse baseret på kundernes krav til pressens halsdybde, nemlig afstanden fra pladecenter til presseramme, den hænger sammen med den metalpladebredde, kunderne bruger.
Funktioner
Højt drejningsmoment, støjsvag kobling og bremse.
Stiv ramme med mindre nedbøjning.
Transmissionsgear med høj nøjagtighed og håndsving med høj stivhed sikrer lang levetid og nøjagtighed.
Forceret smøresystem med standardmonitor sikrer driftssikkerheden.
Brugervenligt design og elektrisk kontrolsystem giver høj automatiseringskompatibilitet.
Hurtigt reagerende hydraulisk overbelastningsbeskyttelsessystem aflaster trykket fra tonnageoverbelastningen, stopper pressen øjeblikkeligt og beskytter pressen og matricerne mod skader.
Gennemgå specifikationerne for vores C1S Series spalterammepresse nedenfor, og kontakt os derefter for at få hjælp til at identificere den rigtige mekaniske presse til din applikation.
Goanwin presser kan tilpasses til at opfylde et bredere udvalg af SPM, slaglængde, rating point (BDC), seng og andre specifikationer og dimensioner.
Tekniske data
| Model | C1S-45 | C1S-60 | C1S-80 | C1S-110 | C1S-160 | ||||||||||||
| V-type | V-type | V-type | V-type | V-type | |||||||||||||
| Kapacitet | Ton | 45 | 60 | 80 | 110 | 160 | |||||||||||
| Bedømt Tonnage Point | mm | 3.2 | 4 | 4 | 6 | 6 | |||||||||||
| Slag pr. minut | Variabel | SPM | 40-100 | 35-90 | 35-80 | 30-60 | 20-50 | ||||||||||
| Fast | SPM | 75 | 65 | 65 | 50 | 35 | |||||||||||
| Slagtilfælde | mm | 80 | 120 | 150 | 180 | 200 | |||||||||||
| Die Højde | mm | 250 | 310 | 340 | 360 | 460 | |||||||||||
| Slidejustering | mm | 60 | 75 | 80 | 80 | 100 | |||||||||||
| Dybde i halsen | mm | 600 | 710 | 900 | 600 | 760 | 900 | 600 | 760 | 900 | 600 | 800 | 1100 | 800 | 1100 | 1300 | |
| Slideområde | mm | 400x300x60 | 500x360x70 | 560x420x70 | 650x470x80 | 700x550x90 | |||||||||||
| Bolster område | mm | 850x440x80 | 900x500x80 | 1000x550x90 | 1150x600x110 | 1250x800x140 | |||||||||||
| Skaft hul | mm | Ø38.1 | Ø50 | Ø50 | Ø50 | Ø65 | |||||||||||
| Hovedmotor | kw.p | 5.5x4 | 5.5x4 | 7.5x4 | 11x4 | 15x4 | |||||||||||
| Slide Justeringsenhed | Manuel betjening | Elektrisk kørsel | |||||||||||||||
| Lufttryk | kg/cm² | 6 | 6 | 6 | 6 | 6 | |||||||||||
| Presser Præcision | GB(JIS)1klasse | GB(JIS)1klasse | GB(JIS)1klasse | GB(JIS)1klasse | GB(JIS)1klasse | ||||||||||||
| Die Cushion Kapacitet | Ton | 2.3 | 3.6 | 3.6 | 6.3 | 10 | |||||||||||
| Die Cushion Stroke | mm | 50 | 70 | 70 | 80 | 80 | |||||||||||
| Die Cushion Effektivt område | mm² | 300x230 | 350x300 | 450x310 | 500x350 | 650x420 | |||||||||||
